最大给矿粒度 | 0.15-2mm | 给矿量 | 10-60t/h | 给矿浓度 | 10-30% |
---|---|---|---|---|---|
适用物料 | 锡、钨、金银、铅、锌、钽、铌、铁、锰等。 | ||||
应用范围 | 适用于建材、冶金、化工等行业。 | ||||

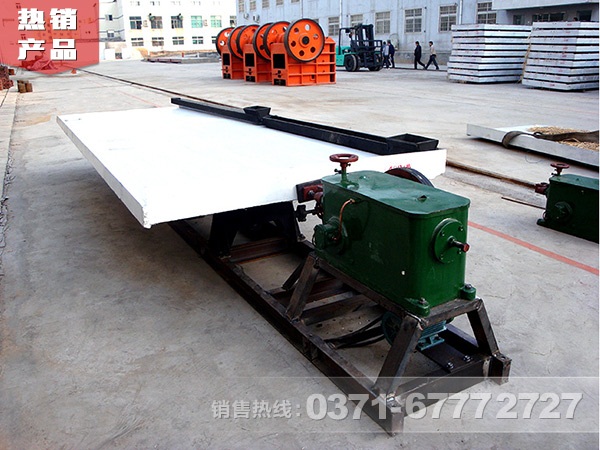

我公司生产的6-S型摇床是一种物理选矿设备,6S摇床又称选矿摇床,简称摇床,主要用于选别金、银、铅锌、钽锌、钽铌、锡等和贵重金属矿石。
选矿摇床主要是由床面、机架和传动机构三大部分组成,床面近似呈梯形或菱形,在横面有1°~5°倾斜,在倾斜上方配置给矿槽和给水槽。床面上沿纵向布置有床条,床条的高度自传动端向对侧逐渐降低,并沿一条或两条斜线尖灭。整个床面由机架支撑,机架上并装有调坡装置。在床纵长靠近给矿槽一端设置传动装置,由它带动床面作往复不对称运动。这种运动使床面前进接近末端时具有急回运动特性,即所谓差动运动。
6-S型摇床结合了国内选矿摇床和重力选矿技术,具有富集比高、选别效率好、操作简单等优点,且一次得出最终精矿和最终尾矿。与传统工艺相比具有不用药剂、耗能低、便于管理等优点,选矿摇床具有较高的性能价格比。
摇床选矿过程是在具有来复条的的倾斜台面上进行的,矿粒群从台面上角的给矿槽送入,同 时由给水槽供给横向冲洗水,在振动波的作用下,按比重和粒度分层,并沿台面作纵向运动和 横向运动,比重和粒度不同的矿粒沿着各自的运动方向呈梯形流下,分别从精矿端和尾矿侧的不 同位置排除,最后被分为精矿、中矿和尾矿。
名称
|
粗砂摇床
|
细砂摇床
|
矿泥摇床
|
|
床面尺寸
|
长度 (mm)
|
4450
|
4450
|
4450
|
传动端宽 (mm)
|
1855
|
1855
|
1855
|
|
精矿端宽 (mm)
|
1546
|
1546
|
1546
|
|
最大给矿粒度 (mm)
|
2
|
0.5
|
0.15
|
|
给矿量 (t/d)
|
30-60
|
10-20
|
15-25
|
|
给矿浓度 (%)
|
25-30
|
20-25
|
15-25
|
|
行程 (mm)
|
16-22
|
11-16
|
8-16
|
|
频率(f) |
45-48
|
48-53
|
50-57
|
|
床面清洗水量 (t/d)
|
80-150
|
30-60
|
10-17
|
|
床面横向坡度 (Degree)
|
2.5-4.5
|
1.5-3.5
|
1-2
|
|
床面纵向坡度 (%)
|
1.4
|
0.92
|
----
|
|
床面尖灭角 (Degree)
|
32-42
|
40
|
42
|
|
选矿面积 (㎡)
|
7.6
|
7.6
|
7.6
|
|
床面长度比
|
2.6
|
2.6
|
2.6
|
|
床面端面形状 | 矩形 | 锯齿形 | 三角形 | |
电机功率 (kw)
|
1.1
|
1.1
|
1.1
|
|
传动机构 | 偏心连杆机构 |
