圆锥破碎机

出料粒度 3-60mm 生产能力 12-1000t/h 进料粒度 65-300mm
适用物料 花岗岩、玄武岩、河卵石、鹅卵石、铜矿石、铁矿石、石灰石、石英石、石英、辉绿岩等。
应用范围 砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、石英砂等。
点击索取报价表

圆锥破碎机简介:

我公司生产的PY圆锥破碎机是最新研制的一种先进大功率、大生产率、大破碎比的破碎设备,简称圆锥破,又称圆锥式破碎机,该系列圆锥式破碎机是在 是在吸收各类先进破碎设备的基础上总结研发出的新一代破碎设备,集各类破碎设备与一身,广泛适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。

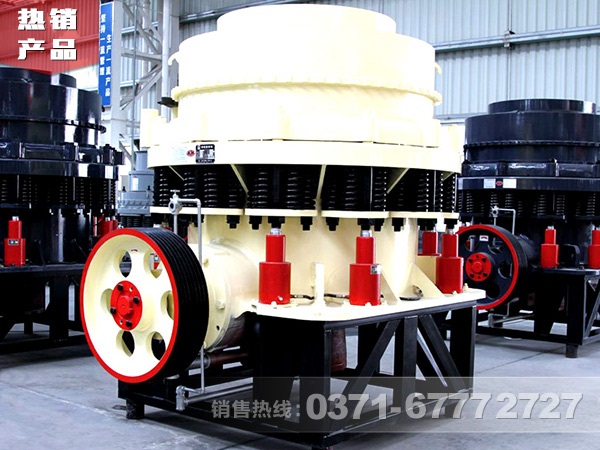

圆锥破碎机

圆锥破碎机结构:

我公司生产的PY系列圆锥破碎机主要由:水平轴、机架、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、平衡轮、动锥体、 偏心套、液压系统、控制系统等几部分组成。

圆锥破碎机性能特点:

1.圆锥式破碎机采用粒间层压原理设计的特殊破碎腔,及与之相匹配的转速,取代传统的单颗粒破碎原理,实现对物料的选择性破碎,提高了产品细料比例和立方体含量,成品粒形优异。

2.采用液压系统来调整圆锥破碎机设备的排矿口,液压系统可有效地保证设备的安全运转。在破碎腔中有不可破碎物料时,液压系统可使动锥体自动下退,当不可破碎物排出后,液压系统使下退的动锥体自动复位,重新保持原来的排矿口位置继续作业。

3.采用干油、水两种密封形式,使石粉与润滑油隔离, 防止了石粉进入润滑系统污染润滑油,减少了停机更换润滑油的几率。

4.结构合理,运转可靠,运行成本低;圆锥破碎机设备的所有部件均有耐磨保护,可将维修费用降低到最低限度,一般使用寿命可提高30%以上。

5.圆锥式破碎机零部件可以从顶部或侧面拆装和维护,动锥和定锥拆装方便,无需拆装机架、紧固螺栓,安装或更换方便快捷。

圆锥破碎机工作原理:

圆锥破碎机(圆锥式破碎机) 工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。 在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。

圆锥破碎机工作原理

我公司生产的圆锥破碎机种类繁多,可分为 粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种,可根据用户不同需求选购。可满足不同客户的多种需求。根据出料力度大小的不同,圆锥式破碎机器大小各异因此价格不一。欢迎客户来我厂咨询具体型号圆锥破碎机价格

产品参数

型号 规格 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量
(t)
PYB600
Ø600
600
65
12-25
40
30
5
PYD600
35
3-13
12-23
5.5
PYB900
Ø900
900
115
15-50
50-90
55
11.2
PYZ900
60
5-20
20-65
11.2
PYD900
50
3-13
15-50
11.3
PYB1200
Ø1200
1200
145
20-50
110-168
110
24.7
PYZ 1200
100
8-25
42-135
25
PYD1200
50
3-15
18-105
25.3
PYB 1750
Ø1750
1750
215
25-50
180-360
160
50.3
PYZ1750
185
10-30
80-210
50.3
PYD1750
85
5-13
60-180
50.2
PYB2200
Ø2200
2200
300
30-60
420-700
280-260
80
PYZ2200
230
10-30
130-410
80
PYD2200
100
5-15
80-200
81.4
